Konfigurasi IC Digital

Datasheet IC digital

Postingan mengenai konfigurasi ic digital ini terinspirasi ketika penulis lagi menjelajah file yang ada di dalam harddisk penulis. Kebetulan ketemu file mengenai kumpulan konfigurasi ic digital. Ada file yang berupa gambar konfigurasi IC digital permasing-masing tipe dan ada juga file word yang di dalamnya berisi kumpulan konfigurasi IC digital .

Konfigurasi IC digital yang ada dalam harddisk penulis merupakan IC yang biasanya sering digunakan pada praktikum fisika instrumentasi mata kuliah elektronika lanjut. Ada IC 74ls00, 74ls02, 74ls04, 74ls08, 74ls74, 74ls75, 74ls86, 74ls266 dan lain-lain .

Tetap saja nanti diperlukan kumpulan praktikum fisika untuk laporannya. Selain itu ada juga kumpulan laporan fisika yang praktikumnya menggunakan matlab dan apabila ingin download matlab windows 7 dapat menuju postingan penulis di matlab for windows 7.

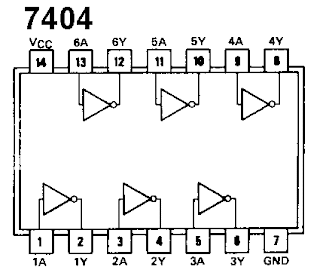

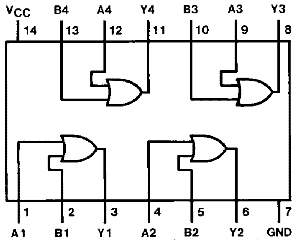

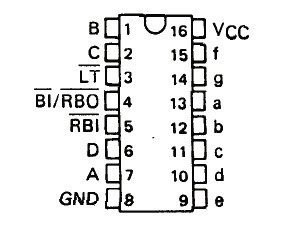

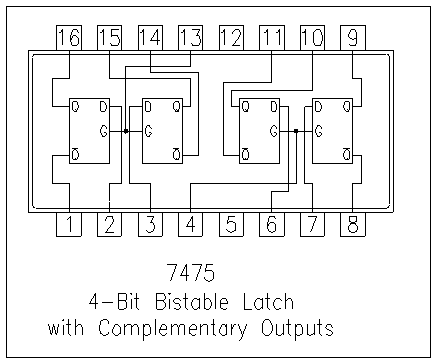

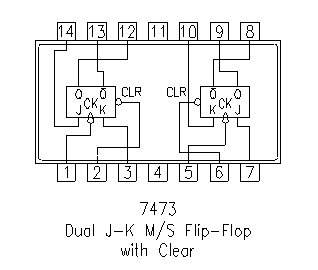

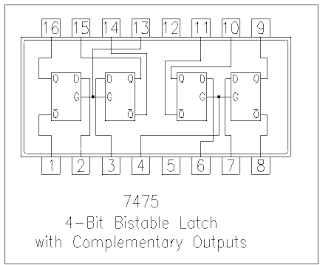

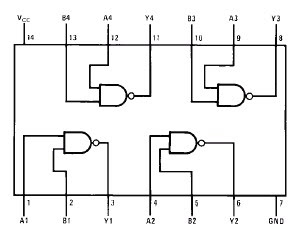

Gambar konfigurasi IC

Untuk lebih jelas mengenai konfigurasi ic digital tadi, dapat mengklik tombol di bawah ini

IC 74LS00

IC 74LS02

IC 7404

IC 7408

IC 7420

IC 7427

IC 7432

IC 7447

IC 7473

IC 7474

IC 7475

IC 7476

IC 7486

IC 74266

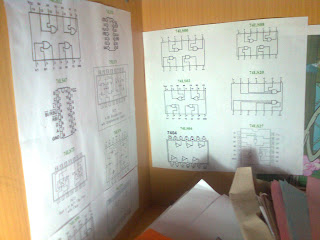

Untuk mencoba rangkaian yang di dalamnya terdapat ic digital akan lebih mudah jika konfigurasinya tertempel disuatu tempat. Misalnya saja seperti pada meja belajar penulis. Apabila ingin seperti penulis yang menempelkannya pada suatu tempat bisa mendownloadnya dengan menuju link ini. Silahkan dicetak(print) lalu tempelkan pada suatu tempat. Silahkan lihat gambar di bawah ini apabila ingin melihat tempelan konfigurasi IC digital di tempat penulis .

Sekian dulu postingan mengenai konfigurasi IC digital ini ya .
